Widgets Graphique



Le widget Graphique permet de choisir parmi plusieurs types de graphiques pour visualiser un groupe filtré d'enregistrements. Il permet, pour certains widgets, de sélectionner également le niveau de données à analyser. Une personnalisation de la présentation est également disponible





Une fois le paramétrage du widget conforme à votre attente, pensez à le sauvegarder pour qu'il soit conservé pour les fois prochaines : wiki:widgets:sauvegarde.jpg



Types de graphique




Changer de type de diagramme

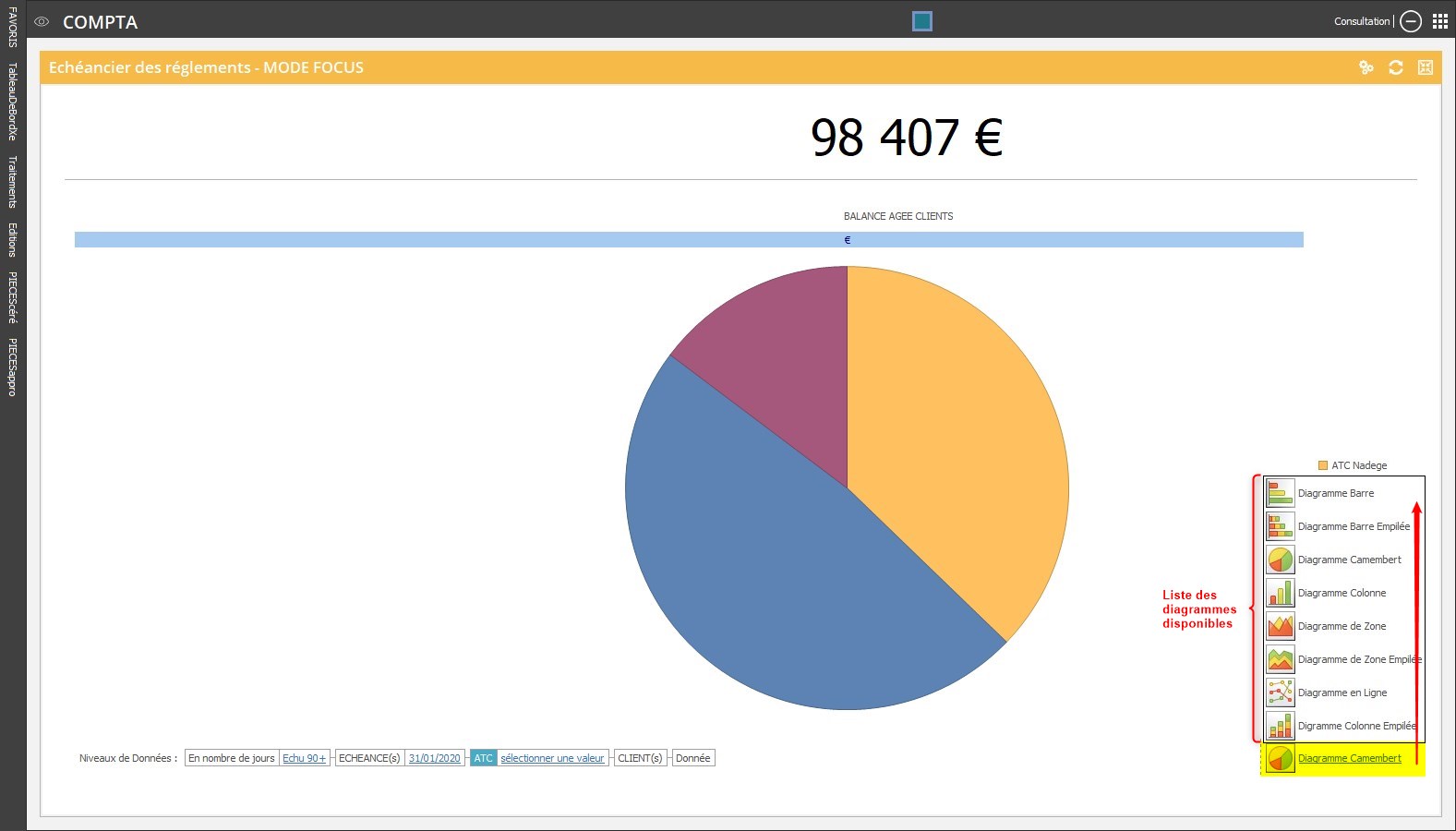

En cliquant sur le nom du diagramme la liste des différents diagrammes disponibles s'affichent.

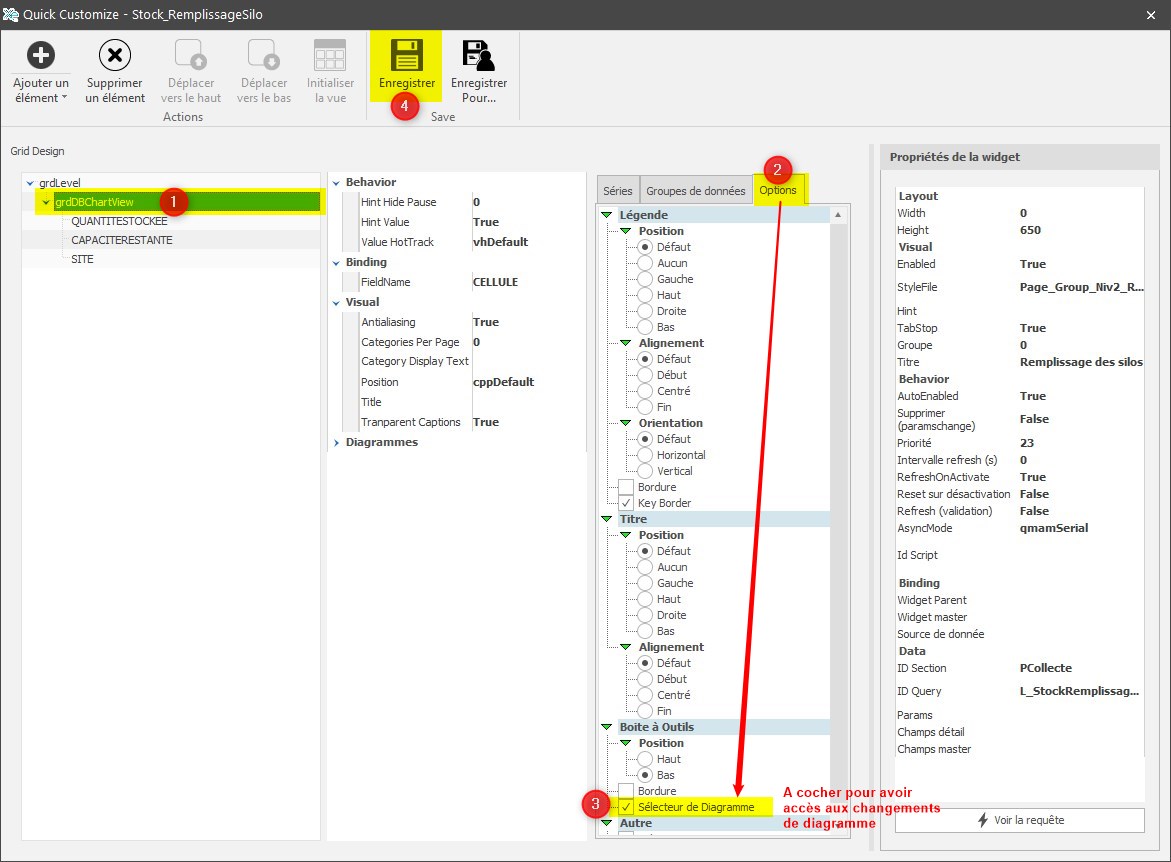

Si ce champs n'est pas visible, il est possible de le mettre en place à partir des paramètres du widget :




Accès à la valeur des données

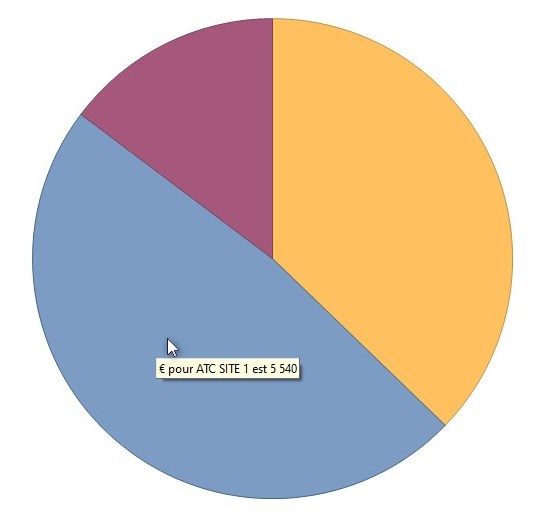

Quelque soit le type de diagramme sélectionné, il est possible d'accéder à la valeur des données en passant la souris sur le graphique (si paramétré ainsi) :

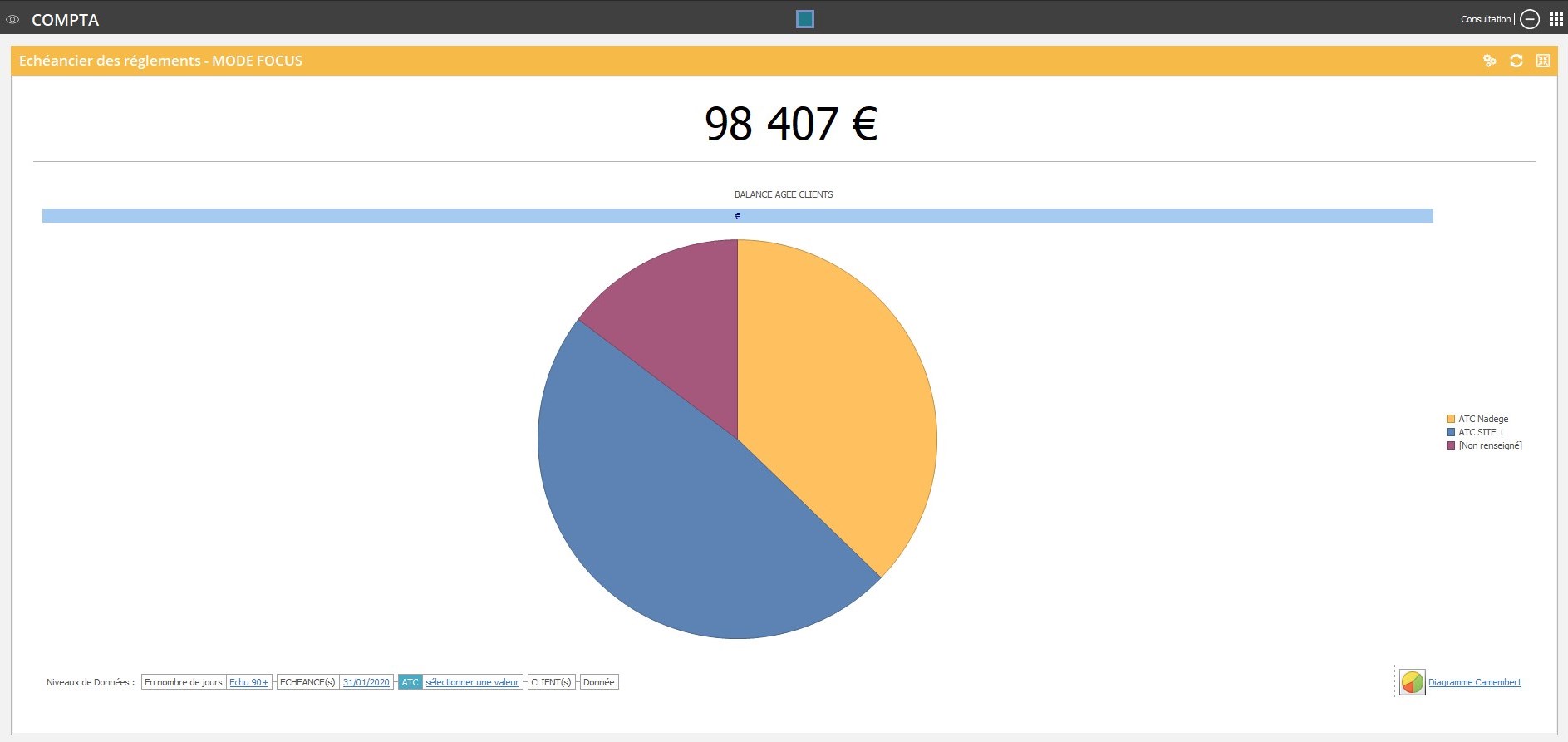

Diagramme “camembert” :

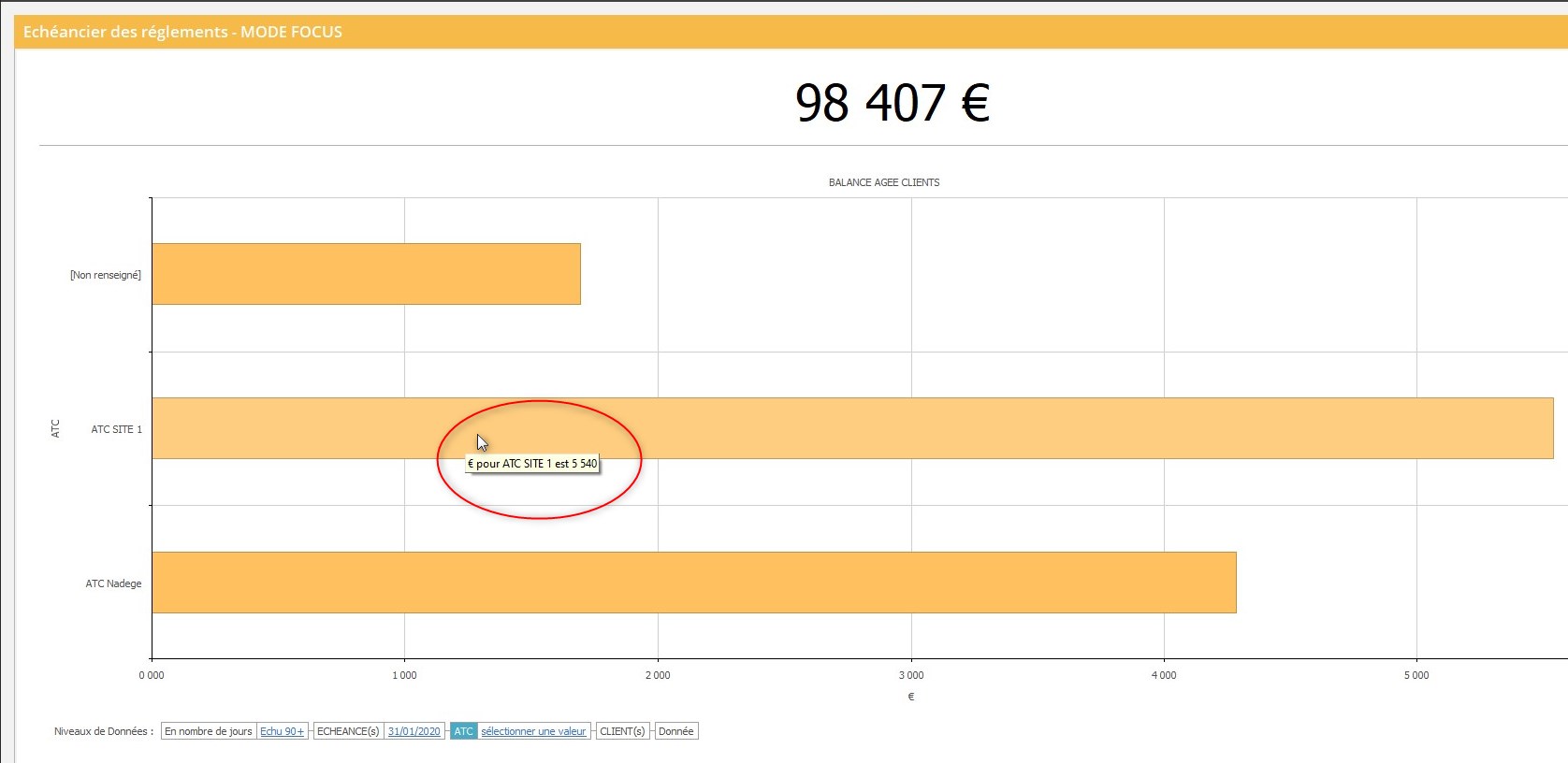

Diagramme “en barre” :

Si le délai d'affichage de la valeur est trop court, il est possible de le modifier par le menu Paramètres



Niveaux de données

Les graphiques permettent d'accéder rapidement à différents niveaux d'une même série de données :



Export de données

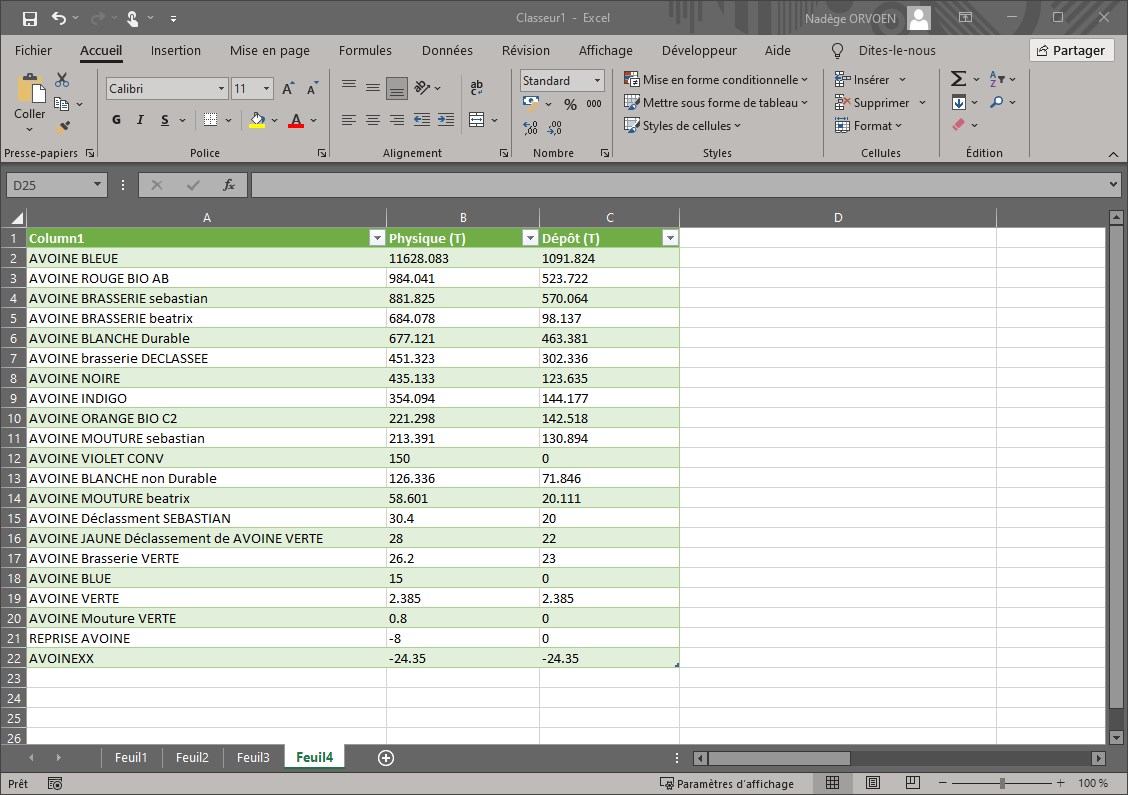

Il est possible d'exporter, sous Excel, en format .csv, les données du graphique afin de les retravailler :



Pour ouvrir un fichier csv, avec la dernière version d’excel

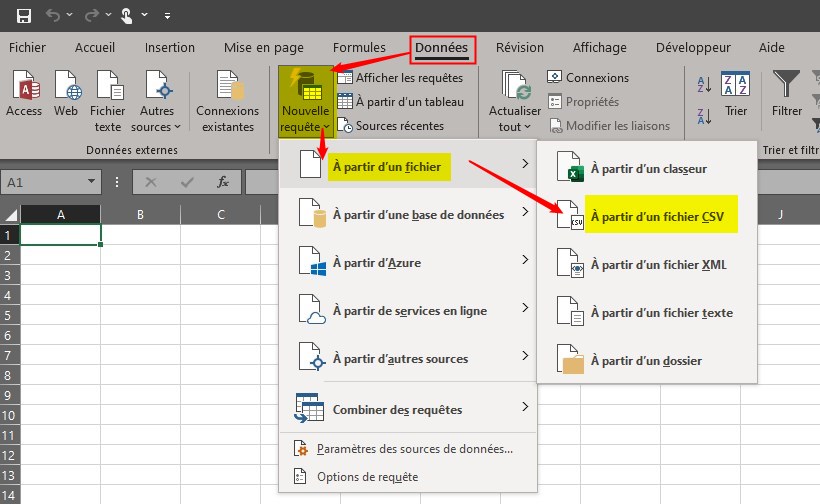

  • Ouvrir un nouveau classeur, puis Onglet Données : « A partir d’un fichier texte/csv » :

    OU (selon les versions)


  • Ouvrir le fichier à retravailler



Personnalisation de l'affichage (réservée Administrateurs (Groupes 1 à 10))



Légendes


Sélectionner le menu “Paramètres” : wiki:widgets:graph_parametre.jpg

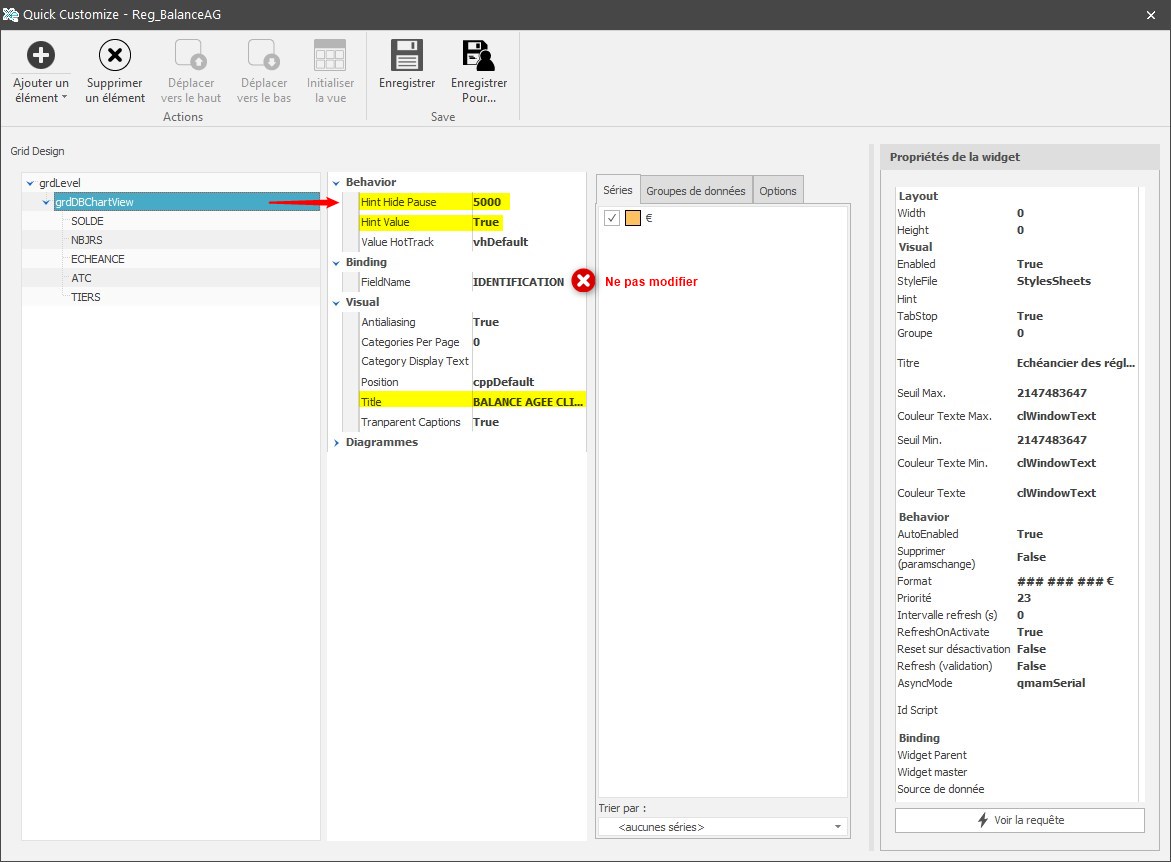

Fenêtre de paramétrage :


Cliquer sur “grdDBChartView” puis sur les propriétés :

  • Hint Hide Pause
    Modifie le délai d'affichage des bulles. Renseigner une valeur en millisecondes (ici 5000 ms= 5s)
  • Hint Value
    Affiche la valeur dans une bulle au survol de la souris si “true”. Sinon renseigner “False”
  • Title
    renseigner le Titre du diagramme à afficher.
    Cliquer dans un autre champ avant d'enregistrer sinon la modification n'est pas prise en compte.



Choix des séries à afficher


Possibilité de choisir les séries à afficher si plusieurs sont disponibles :

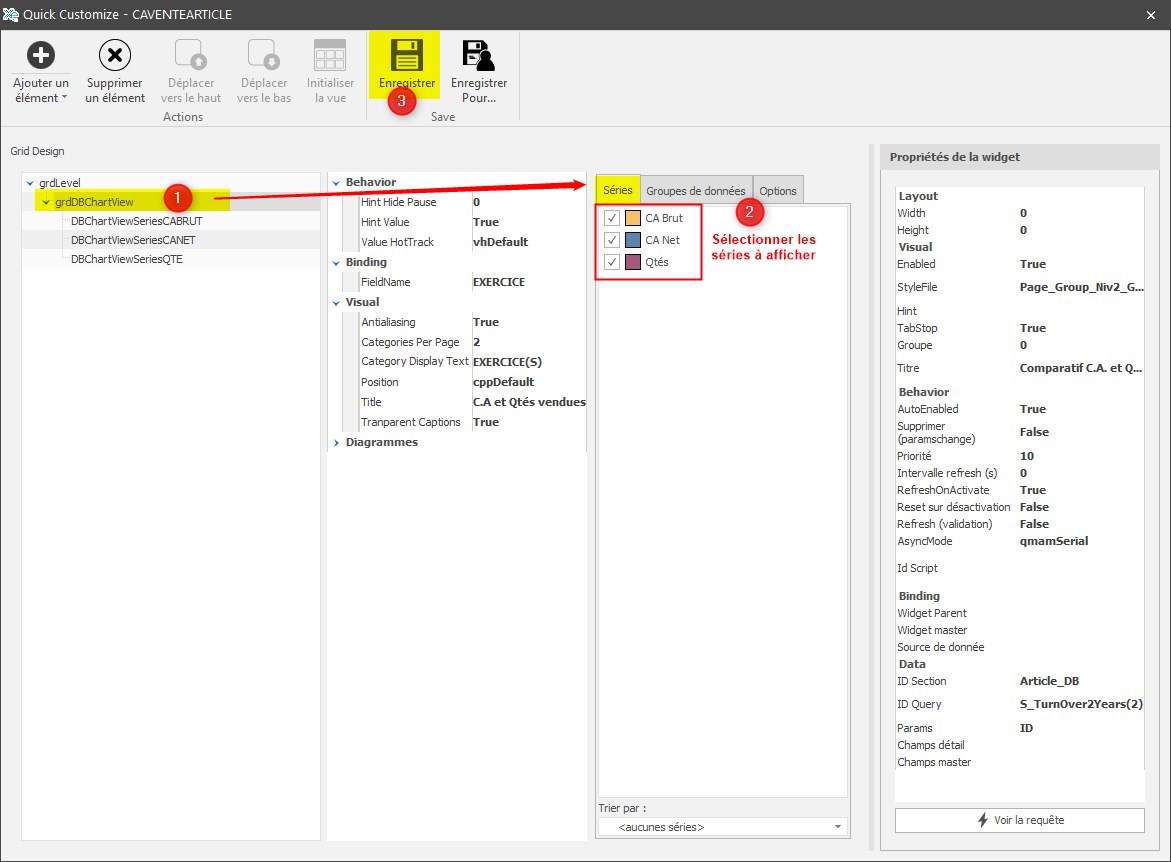

Cliquer sur “grdDBChartView” puis, sur séries et sélectionner/désélectionner les séries selon les besoins.





Diagramme Camembert

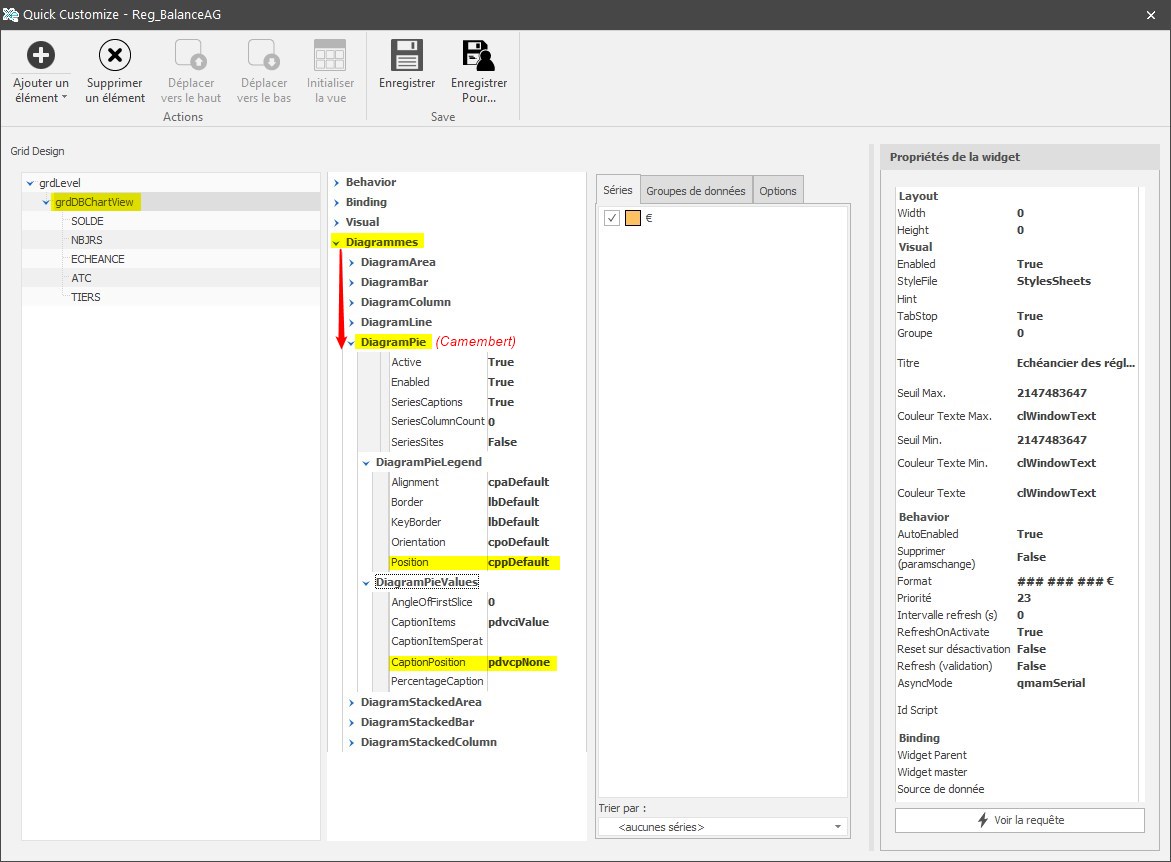

Cliquer sur “grdDBChartView” puis, dans la catégorie Diagrammes/DiagramPie :

  • DiagrammePieLegend → Position
    Modifie la position du bloc de légende autour du graphique (par défaut : à droite)
  • DiagrammePieValues → CaptionPosition
    Affiche/masque la valeur et la positionne à différents endroit dans le graphique en fonction du choix :



Autres types de diagrammes


Possibilité de paramétrer tout autre type de diagramme :

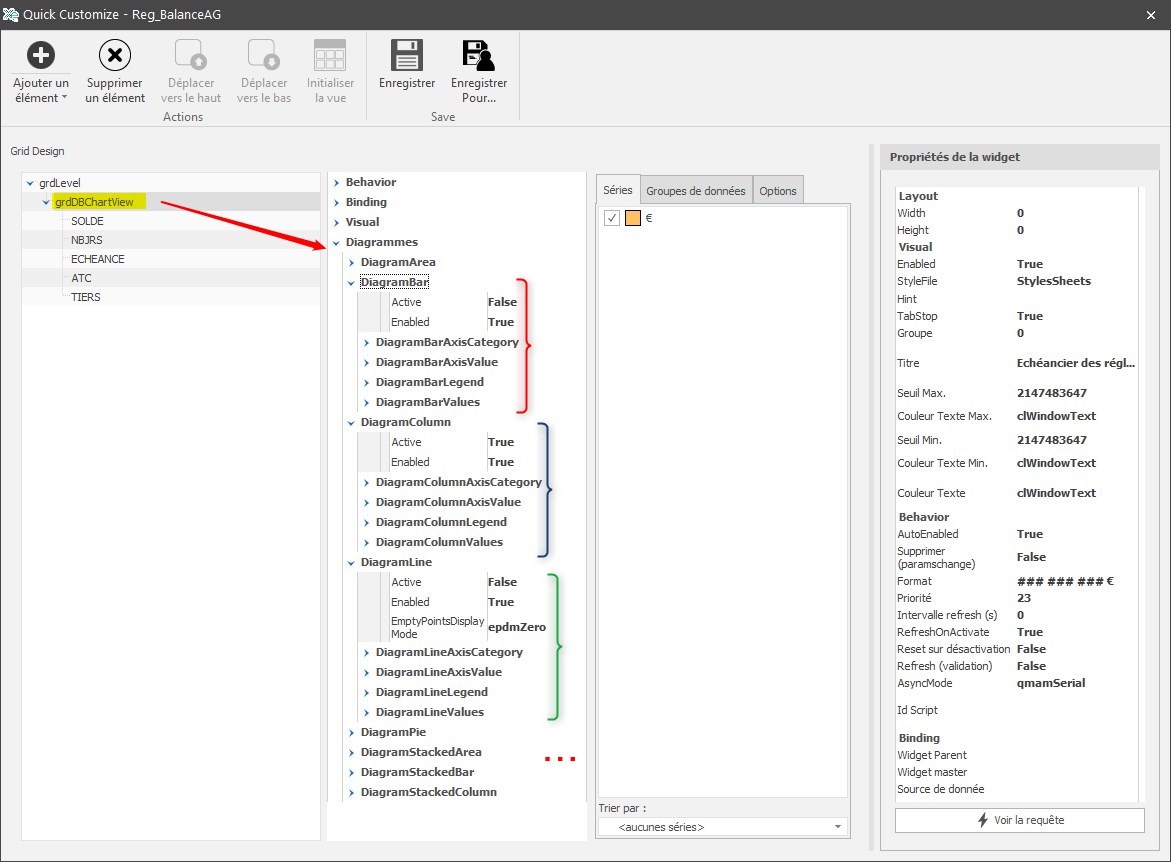

Cliquer sur “grdDBChartView” puis, sur la catégorie du diagramme. On accède ainsi au paramétrage des axes, de la légende et de l'affichage des valeurs.
